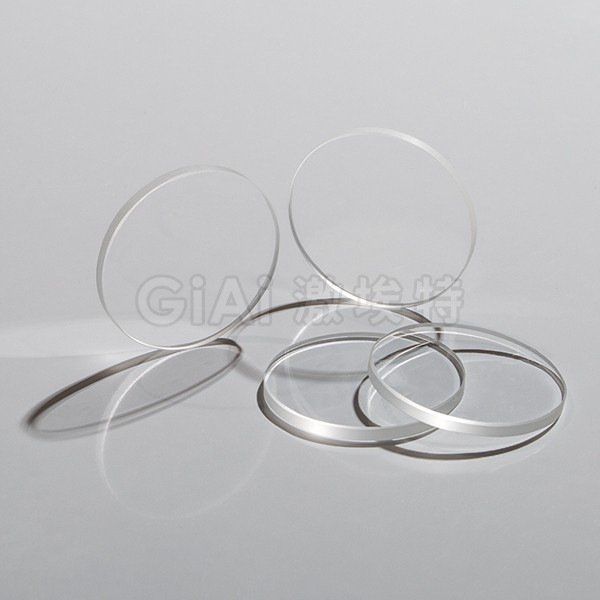

光學濾光片參數
濾光片主要參數如下:
入射角度:入射光線和濾光片表面法線之間的夾角。當光線正入射時,入射角為0°。
光譜特性:濾光片光譜參數(透過率T,反射率R,光密度OD,位相,偏振狀態s,p 等相對于波長變化的特性)。
中心波長:帶通濾光片的中心稱為中心波長(CWL)。通帶寬度用最大透過率一半處的寬度表示(FWHM),通常稱為半寬。
有效孔徑:光學系統中有效利用的物理區域。通常于濾光片的外觀尺寸相似,同心,尺寸略小些。
截止位置/前-后:cut-on 對應光譜特性從衰減到透過的50%點,cut-off 對應光譜特性從透過到衰減的50%點。有時也可定義為峰值透過率的5%或者10%點。
公差Tolerance::任何產品都有制造公差。以帶通濾光片為例,中心波長要有公差,半寬要有公差,因此定購產品時一定要標明公差范圍。濾光片實際使用過程中并 非公差越小越好,公差越小,制造難度越大,成本越高。用戶可以根據實際需要,提出合理公差范圍。
