半導體封裝窄帶濾光片
在半導體封裝中，窄帶濾光片經常扮演著重要的角色。窄帶濾光片的光學特性便是只允許特定波長范圍的光通過，而其他波長的光則被阻擋。這對于半導體封裝的過程中起到很重要的作用，為了更好地理解窄帶濾光片在半導體封裝中的作用及影響，我們首先需要了解半導體封裝及其基本原理。

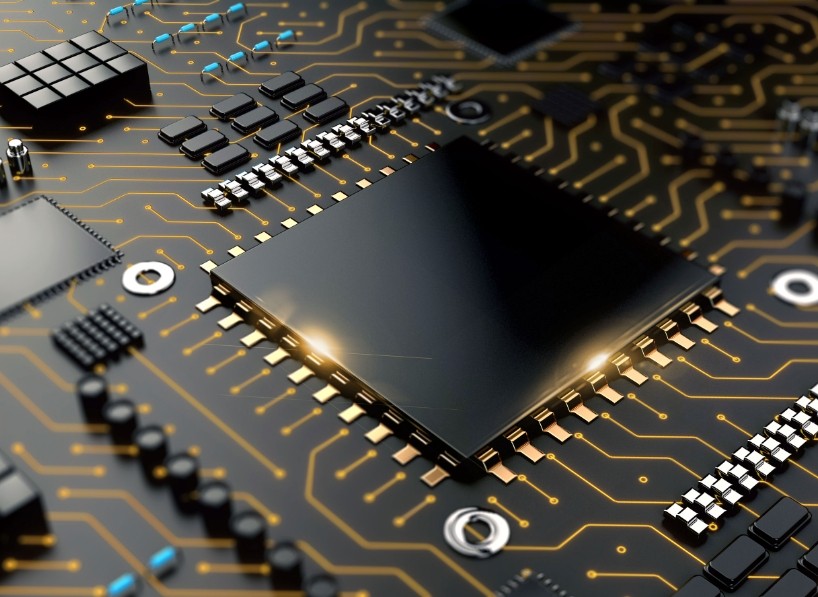

（圖源網絡(luò )，侵刪）
什么是半導體封裝？
半導體封裝是指將通過測試的晶圓按照產品型號及功能需求加工得到獨立芯片的過程。封裝的基本原理是利用材料和工藝手段，將裸晶片固定在載體上，并通過焊線或其他方法連接到外部引腳。這一過程不僅保護芯片免受環境因素的侵害，還可以實現散熱，提高產品的可靠性。常見的半導體封裝方式包括裸露（無封裝）、QFP、BGA等等，不同的封裝方式有不同的優點和適應場景，需要在具體應用需求中進行選擇。封裝對于芯片來說是至關重要的，它確保芯片與外界隔離，防止空氣中的雜質對芯片電路造成腐蝕，進而導致電氣性能下降。同時，封裝后的芯片也更便于安裝和運輸。
窄帶濾光片在半導體封裝中的作用

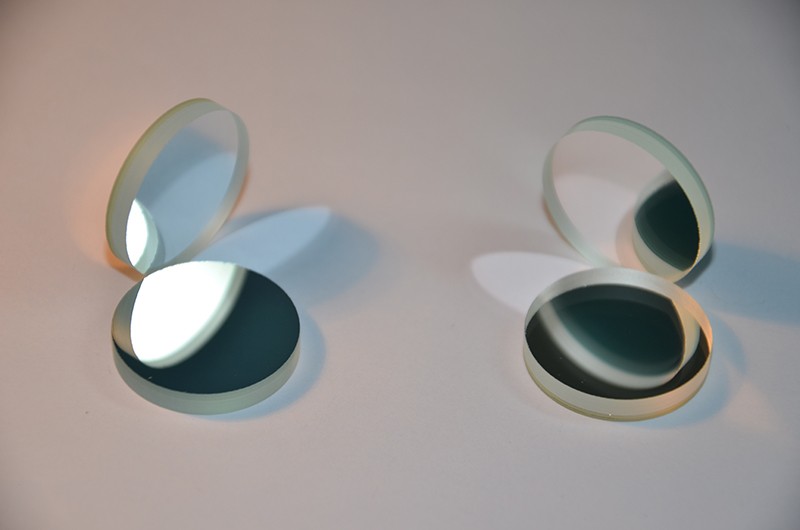

（激埃特原創(chuàng )圖片）
過濾雜色光
窄帶濾光片有助于減小雜色光或光害對半導體器件的影響，保護半導體器件免受其損害。由于半導體器件對光的敏感度較高，雜色光或光害可能會(huì )干擾其正常工作或導致性能下降。搭配使用窄帶濾光片，可以很有效地降低此類干擾，提高半導體器件的穩定性和可靠性。
精確測量參數
窄帶濾光片可用于精確測量半導體器件的一些關鍵參數，如表面溫度等。
由于窄帶濾光片只允許特定波長的光通過這類獨特的光學特性，因此可以準確地選擇所需波長的光進行測量，從而得到更加精確和可靠的數據。
分色曝光、消除色差、調節光強
窄帶濾光片在半導體封裝過程中還可以用于分色曝光、消除色差影響以及調節光源的光強度等。這些功能都有助于提高半導體封裝的質量和效率，降低生產成本。
需要注意的是，具體的窄帶濾光片類型和規格應根據半導體封裝的具體需求和場景進行選擇。同時，在使用過程中，還需要注意保持濾光片的清潔和完好，以確保其能夠正常發揮作用。
總結，窄帶濾光片在半導體封裝中起到特別的重要作用，能夠有效保護半導體器件、提高測量精度以及優化封裝過程。隨著半導體技術的不斷發展，窄帶濾光片在半導體封裝中的應用也將越來越廣泛。
